昆明發燒友 360°全景泊車影像讓傳祺GS5輕松實現眼觀六路

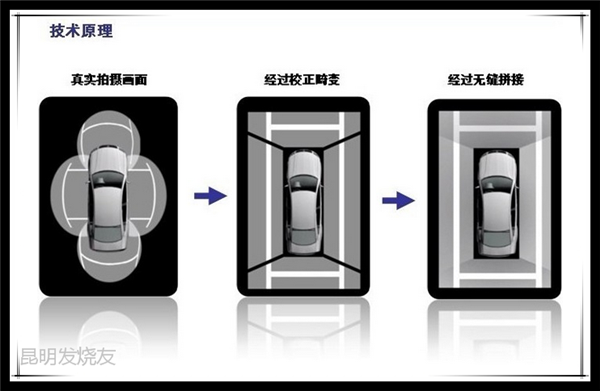

     360度全景泊車影像通過安裝在車身前后左右的4個超廣角攝像頭，同時采集車輛四周的影像，經過圖像處理單元矯正和拼接后，形成一幅車輛四周的全景俯視圖，實時傳送到中控臺的顯示設備上（如DVD導航）。駕駛員坐在車中即可直觀地看到車輛所處的位置以及車輛周圍的障礙物，從容操控車輛泊車入位或通過復雜路面，有效減少刮蹭、碰撞、陷落等事故的發生。
     配備有電子車身穩定系統的車型，本產品還可以顯示動態倒車軌跡線，軌跡線隨方向盤轉動而變化，準確地顯示出倒車時車尾的軌跡，輔助車主輕松倒車。




改裝項目：傳祺GS5安裝全景泊車360°系統

汽車音響改裝店家：昆明發燒友專業汽車音響隔音改裝店旗艦店

昆明發燒友網址：www.v4677.com

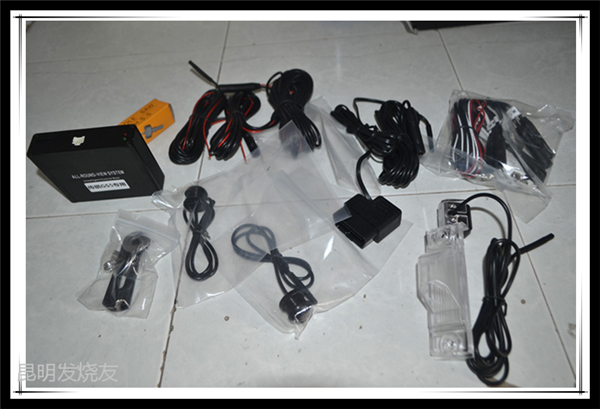

準備安裝的道可視360°全景泊車攝像頭、線束、主機.......



本次安裝需要拆卸后備箱裝飾板、前門裝飾板、左右后視鏡

拆下后視鏡

已經拆下，接下來我們準備將攝像頭裝進后視鏡

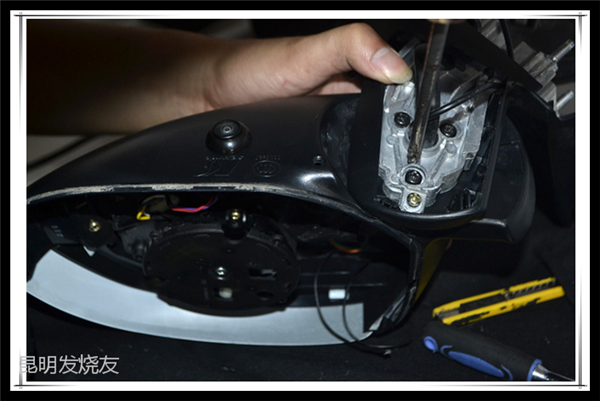

鉆出和攝像頭大小符合的孔位

裝上攝像頭并復原安裝

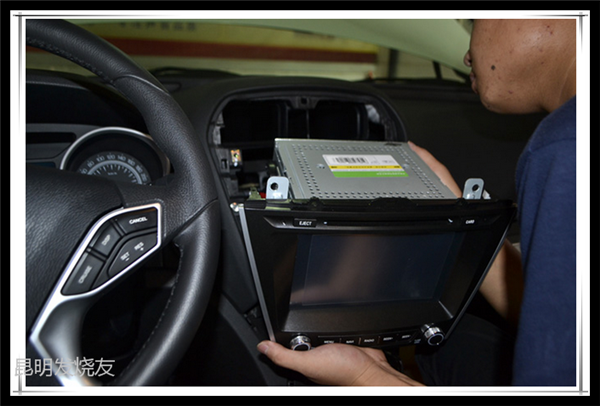

將其安裝上并將線路通過門板連接至主機

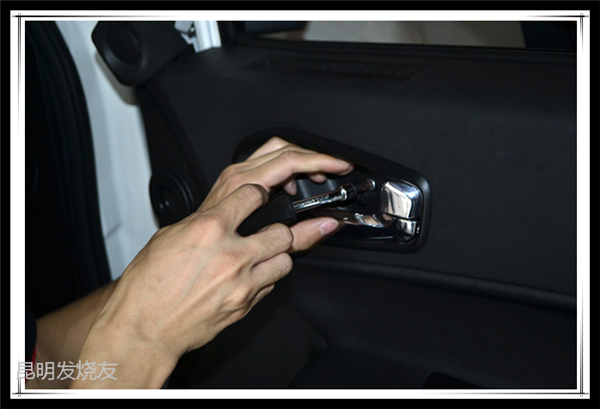

拆下門板過程，先拆下門板內拉手



撬開車窗控制器并將其取下

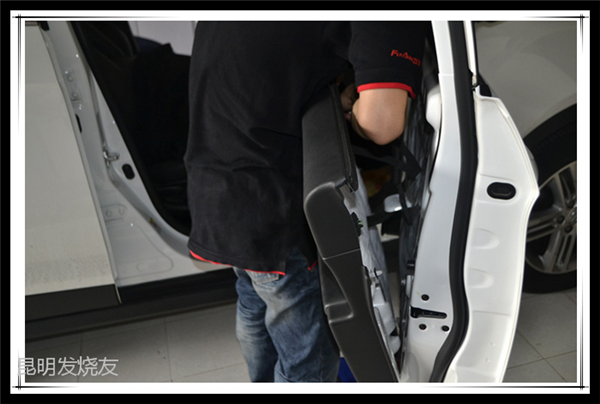

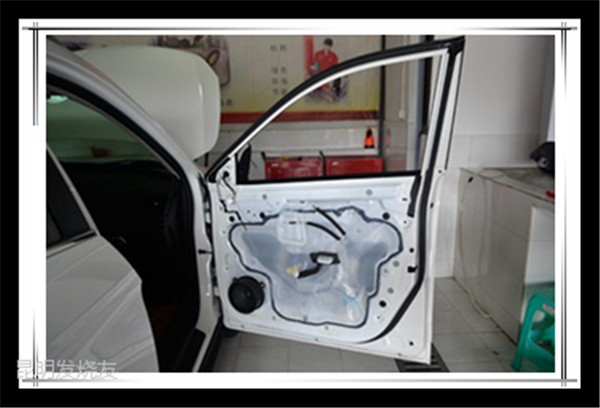

將車門裝飾板取下

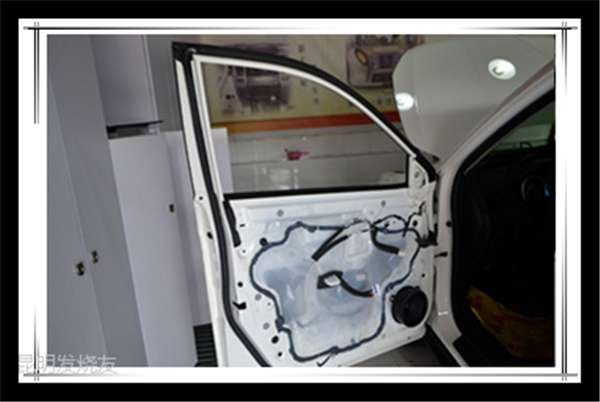

裝飾板已經拆下，攝像頭的的線路就是沿著門板走到主機的

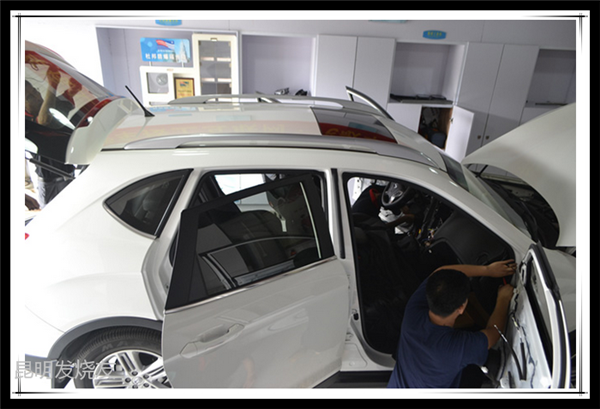

人多力量大，大家一起動手

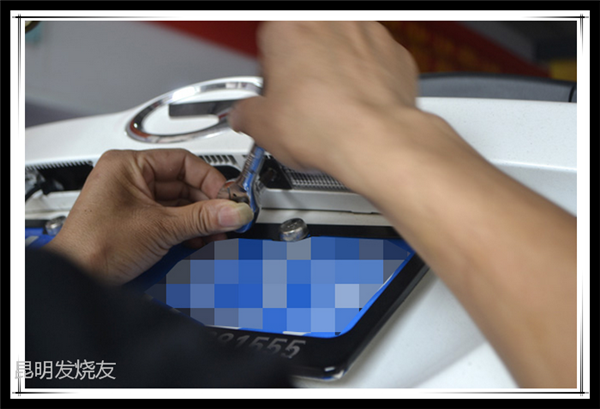

傳祺GS5自帶有攝像頭，我們拆掉它并安裝上全景泊車360°系統 專用的攝像頭

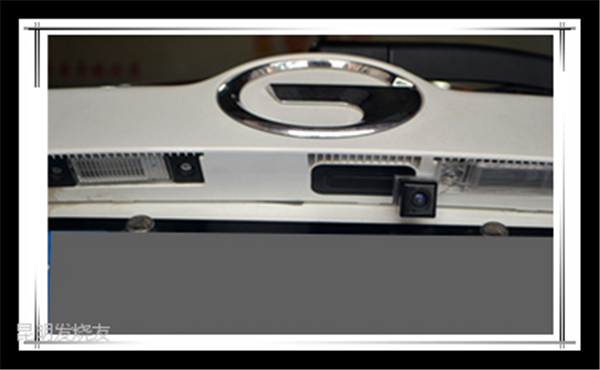

安裝上全景泊車360°系統 攝像頭

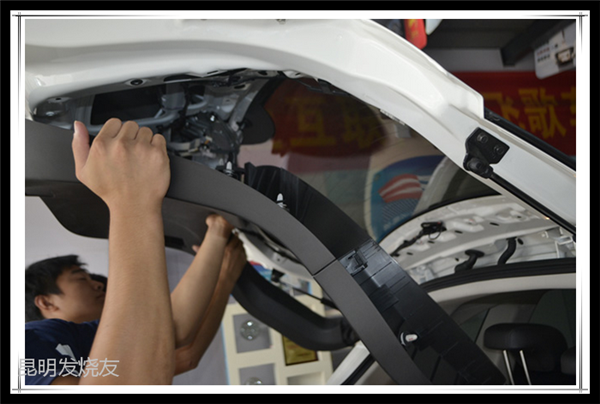

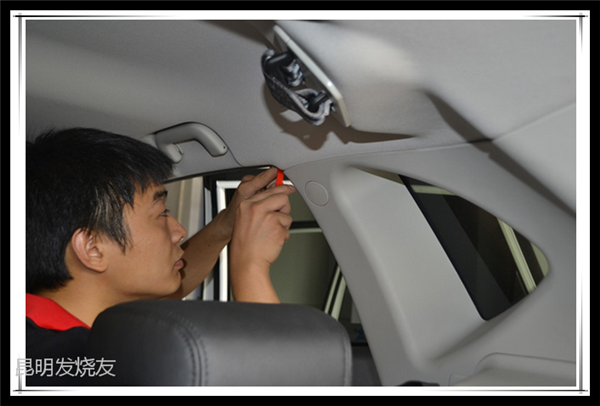

將后攝像頭的線路沿著A柱邊走到主機



用扎帶布置好線束，使其整齊



連接上黃色（正電線）橙色（ACC）藍色（倒車輸入線）黑色（地線）



安裝完畢，讓我們來看看有沒有瑕疵呢

     專用的影像校正布，進行校正影像，技師門正在按照產品要求測量，為了達到最好的全景拼接效果，要盡可能的減少誤差。

     全景泊車360°系統 的攝像頭是超大廣角的，好比貓眼一樣視角很廣，不過會導致變形，這里我們就要對變形校正，校正后再拼接。

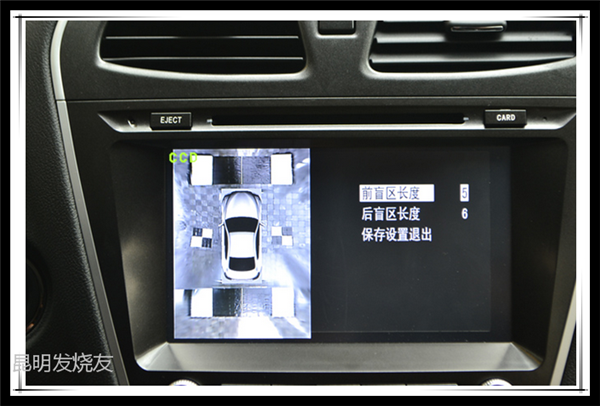

為了安全起見，設置盲區長度，為車子預留一些空間

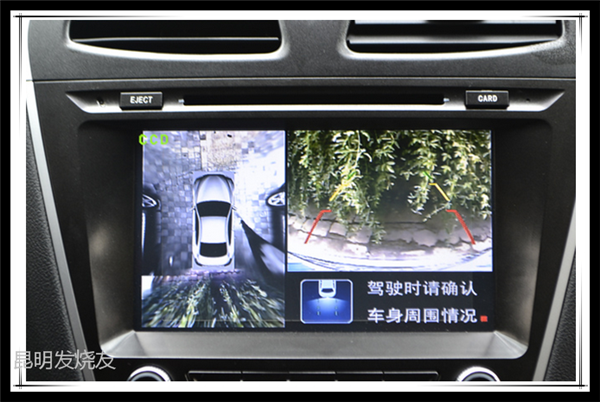

拼接后的效果圖

      360°全景泊車影像讓傳祺GS5輕松實現眼觀六路，各位看官，是不是心動了，要不，你也試試？
